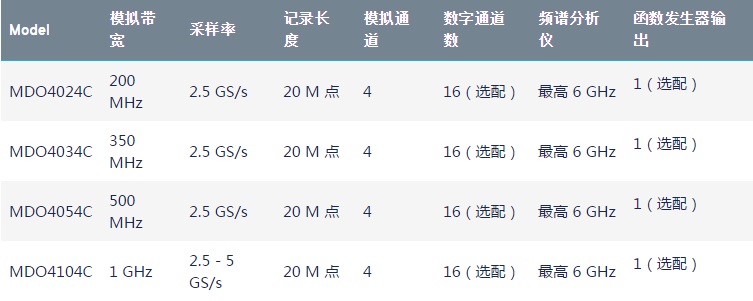

最強大的混合域示波器，MDO4000集合六種儀器功能，包含內置頻譜分析儀（標配）和信號發生器（選配）。它不同于其他儀器，可同時將射頻、模擬與數字通道信號同步，讓你在設計中獲得前所未有的測試體驗。
在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括當前最常見的串行總線和無線技術。
使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供最廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。
確定哪些時域信號可能導致不想要的EMI，迅速追蹤嵌入式系統中的EMI來源。實時查看時域信號對系統EMI輻射的影響。
在使用藍牙、802.11 WiFi、ZigBee或某些其他無線技術時，MDO4000C可以查看整個系統，包括模擬信號、數字信號和RF信號，而且在時間上同步，了解其真實特點。在一次捕獲中，捕獲超寬頻段，查看多種無線技術之間的交互，或查看現代標準（如802.11/ad）中的整個寬帶頻率范圍。
管理工作臺上的多臺儀器可能會非常麻煩。MDO4000C把六種儀器整合到一臺儀器中，不需要管理多臺儀器。集成頻譜分析儀可以講授高級無線技術課程，同時使要求的投資達到最小。全面升級能力可以在需求變化時或在預算允許時再增加功能。
規格和空間限制可能會給車間帶來巨大影響。獨一無二的六合一MDO4000C把多臺儀器整合到一臺小型儀器中，最大限度地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。
MDO4000C系列的核心是一臺世界一流的示波器，它提供了多種完善的工具，加快了調試的每一個階段：迅速發現異常信號，捕獲異常信號，搜索波形記錄，找到關心的事件，分析事件特點及被測器件特點。
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。
數字熒光技術及FastAcq讓您更深入地了解器件的實際運行狀況。 由于其快速波形捕獲速率（>340,000 wfms/s），您可以以很高的概率迅速查看數字系統中常見的偶發問題：如欠幅脈沖、毛刺、定時問題、等等。
為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶發瞬態事件相對于正常信號特點發生的頻次。FastAcq 采集模式下提供了 4 個波形調色板。
這些調色板迅速突出顯示測量期間發生頻次較高的事件，或在測量偶發異常事件中突出顯示發生頻次較低的事件。
無限余輝或可變余輝選項決定波形在顯示屏上停留的時間，幫助您確定異常事件發生頻次。
數字熒光技術實現高于 340,000 wfm/s 的波形捕獲速率和實時輝度等級。
發現電路問題只是第一步，然后，您必須捕獲關心的事件，以確定根本原因。 為此，MDO4000C包含超過125種觸發組合，提供了一套完整的觸發功能，包括欠幅脈沖觸發、邏輯觸發、脈寬觸發/毛刺觸發、建立時間和保持時間違規觸發、串行包觸發和并行數據觸發，幫助您迅速定位關心的事件。 由于高達20 M記錄長度，您可以在一個采集中捕獲許多關心的事件，甚至數千個串行包，進一步進行分析，同時保持高分辨率，放大精細的信號細節，記錄可靠的測量數據。
超過 125 種觸發組合，輕松捕獲關心的事件。
由于長記錄長度，一次采集中可以包括幾千屏波形數據。作為業界最好的導航和搜索工具，Wave Inspector® 可以在數秒內找到關心的事件。
Wave Inspector 控件在查看、導航和分析波形數據方面提供前所未有的效率。轉動外環卷動控件(1)，瀏覽長記錄。在幾秒鐘內，從頭到尾獲得詳細信息。找到關心的部分，還要查看更多細節？只需轉動內環縮放控件 (2)。
這個專用的兩層前面板控件為縮放和卷動提供直觀的控制。 內環控件調節縮放系數（或縮放比例），順時針旋轉將激活縮放并逐漸增大縮放系數，逆時針旋轉將減小縮放系數，最終可關閉縮放。 您無需再去通過幾個菜單來完成縮放顯示。 外環控件在波形中卷動縮放框，以快速到達所關心的波形部分，同時還利用力反饋來確定在波形中卷動的速度。 外環控件旋轉得越快，縮放框移動得越快。 只需向相反方向轉動即可改變卷動的方向。
在前面板按 Set Mark（設置標記）按鈕，可以在波形上放置一個或多個標記。 如果要在這些標記之間導航，只需在前面板上按 Previous (←)（上一個）和 Next (→)（下一個）按鈕。
Search（搜索）按鈕允許自動搜索長采集內容，查找用戶定義的事件。事件的所有發生位置都將以搜索標記高亮顯示，并可通過前面板上的 Previous (←)（上一個）和 Next (→)（下一個）按鈕方便地進行導航。搜索類型包括邊沿、脈寬/毛刺、超時、欠幅、邏輯、建立時間和保持時間、上升時間/下降時間、并行總線和 I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和 I2S/LJ/RJ/TDM 包內容。搜索標記表以表格方式顯示在自動搜索期間找到的事件。每個事件都顯示有一個時間標記，以便輕松進行事件間定時測量。
搜索步驟 1：定義要搜索的內容。
搜索步驟 2：Wave Inspector 自動搜索整個記錄，并用空心的白色三角形標記處每一個事件。然后，可以使用 Previous（上一個）和 Next（下一個）按鈕在事件之間切換。
搜索步驟 3：Search Mark（搜索標記）表以表格視圖呈現通過自動搜索過程發現的每個事件。每個事件都顯示有一個時間標記，以便輕松進行事件間定時測量。
檢驗原型性能與仿真數據相符及滿足項目設計目標要求分析其行為。這些任務范圍從簡單的上升時間和脈寬檢查到復雜的功耗分析及噪聲源調查。
示波器提供全面的集成分析工具，包括基于波形的和基于屏幕的光標、自動測量、高級波形數學運算（包括任意公式編輯、FFT 分析、波形直方圖和趨勢圖），形象地顯示測量結果隨時間的變化情況。
自動測量讀數提供了可重復的波形特點統計視圖。
每種測量均有幫助文本以及相關圖形，幫助解釋如何進行測量。
波形直方圖直觀顯示波形如何隨時間變化。水平波形直方圖特別適合洞察一個時鐘信號里有多少抖動以及抖動的分布，垂直直方圖則特別適合深入了解一個信號中有多少噪聲以及噪聲的分布。
波形直方圖測量提供了與波形直方圖分布有關的分析信息，可以深入了解其分布的廣度、標準偏差、平均值等。
上升沿的波形直方圖顯示邊沿位置（抖動）隨時間的分布，其中包括在波形直方圖數據上進行的數字測量。
很多視頻工程師仍對模擬示波器情有獨鐘，相信模擬顯示器上的亮度等級是查看某些視頻波形細節的唯一方式?？焖俚牟ㄐ尾东@速率結合其信號亮度分級顯示，能夠提供與模擬示波器相同的豐富信息顯示，但還能提供多得多的細節以及數字示波的所有優勢。
IRE 和 mV 刻度、場釋抑、視頻極性以及智能到能夠檢測視頻信號的自動設置，此類標配功能令本款市面上使用最簡單的示波器成功進軍視頻應用。而且由于示波器的高帶寬和四個模擬輸入，所提供的性能能夠滿足模擬和數字視頻使用。
選配的視頻應用模塊進一步擴展了視頻功能，其提供了業內最完整的一套HDTV和自定義(非標準)視頻觸發功能，另外還提供了一種視頻圖像模式，你可以看到正在查看的視圖信號的圖像，適用于NTSC和PAL信號。選配的視頻分析功能可以免費試用30天。在儀器第一次通電時，這個免費試用期自動開始計算。
查看 NTSC 視頻信號，視頻圖像模式包含對比度和亮度自動設置及手動控件。
客戶對更長電池壽命的設備及更低能耗的綠色解決方案的需求日益增加，需要電源設計師們表征開關損耗并將其降至最低以提高效率。 此外，必須分析電源的功率電平、輸出純度及到電源線的諧波反饋等特點，滿足國家和地區功率質量標準。在歷史上，在示波器上完成這些以及其他諸多功率測量相當耗時，需要手工完成并且非常繁瑣。選配的功率分析工具極大地簡化這些任務，允許準確快速地分析功率質量、開關損耗、諧波、安全作業區 (SOA)、調制、波紋和轉換速率（dI/dt、dV/dt）。功率分析工具完全集成于示波器內，只需一個按鈕即可完成自動化的可重復功率測量，無需外部 PC 或復雜的軟件設置。選配功率分析功能可以免費試用 30 天。在儀器第一次通電時，這個免費試用期自動開始計算。
功率質量測量。自動電源測量可以迅速準確地分析常用的電源參數。
在開發過程中常見的任務是表征系統中某些信號的行為。一種方法叫做極限測試，就是將被測信號與已知良好的相同信號或其“黃金”版本進行比較，通過用戶定義的垂直和水平容差進行判斷。另一種常見的方法叫做模板測試，是將被測信號與模板進行比較，尋找待測信號與模板沖突的位置。 MDO4000C系列同時提供了極限和模板測試功能，適合長期監測信號，在設計期間分析信號特點，或執行生產線測試。提供一整套強大的電信和計算機標配來測試與標配的符合性。此外，可以創建及使用自定義模板，檢定信號特點。通過定義測試持續時間（以波形個數或時間為單位）、判定測試失敗所用的違例門限、計數命中數并伴隨統計信息，以及發生違例、測試失敗和測試完成時的操作，即可按照自己具體的要求來定制測試。無論從已經良好的信號還是從定制或標配模板中指定模板，在搜索波形異常（如毛刺）中執行通過/失敗測試從未如此簡單。選配的極限/模板測試功能可以免費試用 30 天。在儀器第一次通電時，這個免費試用期自動開始計算。
極限測試顯示從黃金波形創建的模板并與活躍信號進行比較。結果中將顯示出有關測試的統計信息。
在使用選配頻譜分析儀輸入時，MDO4000C系列顯示畫面會變成全屏頻域視圖。
主要頻譜參數，如中心頻率、頻寬、參考電平和分辨率帶寬，都可以使用前面板專用菜單和小鍵盤迅速簡便地進行調節。
MDO4000C頻域顯示。
在傳統的頻譜分析儀中，為了標識所有關心的峰值而打開和放置足夠的標記可能會非常費事。 MDO4000C系列自動把標記放在峰值上，指明每個峰值的頻率和幅度，提高了這個過程的效率。用戶可以調節用來確定什么是峰值的標配。
最高幅度峰值稱為參考標記，顯示為紅色。標記讀數可以在絕對值和增量讀數之間切換。在選擇Delta時，標記讀數顯示每個峰值距參考標記的相對頻率和相對幅度。
同時還提供兩個手動標記，用于測量頻譜的非峰值部分。啟用后，參考標記即附加在其中一個手動標記上，允許在頻譜中的任何位置進行增量測量。除了頻率和幅度以外，手動標記讀數包括噪聲密度和相噪讀數，具體取決于選擇的是絕對值還是增量讀數?！暗街行牡膮⒖紭?biāo)記 (Reference Marker to Center)”功能可以立即把參考標記所指示的頻率移動到中心頻率。
自動峰值標記一目了然地識別關鍵信息。如本圖所示，滿足門限和突出標配的 5 個最高幅度峰值被自動標出。
配有選項 SA3或SA6的MDO4000C系列包括三維頻譜圖顯示，特別適合監測緩慢變化的RF現象。X 軸代表頻率，就像典型的頻譜畫面一樣。但是，Y 軸代表時間，色彩用來指示幅度。
三維頻譜圖片段的生成方式如下：先獲取每個頻譜，然后“把它倒放在邊沿上”，使其高一個像素行，然后根據該頻率上的幅度為每個像素分配顏色。冷色（藍綠）代表低幅度，暖色（黃紅）代表高幅度。每個新采集都會在三維頻譜圖的底部增加一個段，歷史記錄上移一行。當采集停止時，可以回頭翻閱頻譜圖，查看各個頻譜段。
頻譜圖畫面顯示出緩慢移動的射頻現象。此處所示的是正在監視具有多個峰值的信號。在峰值的頻率和幅度隨時間變化時，在頻譜圖畫面中可以簡便地看到變化。
當今無線通信明顯隨時間變化，它們采用完善的數字調制方式，通常采用涉及輸出突發的傳輸技術。同時這些調制方案的帶寬也可能非常寬。傳統的掃描或步進式頻譜分析儀對于查看這些類型的信號能力非常有限，因?yàn)樗鼈円淮沃荒芸吹竭@些的頻譜的一小部分。
一次采集所需的頻譜量稱為捕獲帶寬。傳統頻譜分析儀以掃描或步進方式完成捕獲帶寬，在所需的頻寬范圍內建立所請求的圖像。因此，當頻譜分析儀采集頻譜的一個部分時，所關心的事件可能正在頻譜的另一個部分內發生。如今市面上的大多數頻譜分析儀的捕獲帶寬為 10 MHz，有時會采用昂貴的選件將其擴展為 20 MHz、40 MHz，在某些情況下甚至達到 160 MHz。
為了滿足現代RF的帶寬要求，MDO4000C系列提供了≥1 GHz的捕獲帶寬。在頻寬設置在 1 GHz 及以下時，無需掃描顯示屏。頻譜是從一次采集中產生的，從而保證您將看到頻域中查找的所有事件。 由于集成頻譜分析儀擁有專用的RF輸入，因此一直到3GHz或6GHz帶寬都是平坦的，這不同于示波器FFT，在輸入通道額定帶寬時滾降到3dB以下。
無論是通過 Zigbee 以 900 MHz頻率與器件進行的突發通信，還是通過藍牙以 2.4 GHz頻率從器件發出突發通信，均可在一次采集中捕獲突發通信的頻譜顯示。
MDO4000C系列頻譜分析儀提供了四條不同的軌跡或視圖，包括Normal、Average、Max Hold和Min Hold?？蔀槊糠N軌跡類型獨立設置所用的檢測方法，或者將示波器保留為默認的自動模式，這種模式為當前配置設定最優的檢測類型。檢測類型包括 +峰值、-峰值、平均和取樣。
正常、平均、最大保持和最小保持頻譜光跡。
在同時顯示時域和頻域時，系統觸發事件一直觸發顯示的頻譜，與活動的時域軌跡在時間上同步。 但是，在只顯示頻域時，頻譜分析儀才可以設置成Free Run（自由運行）。當頻域數據是連續的并且與時域中發生的事件不相關時，這會非常有用。
為了處理現代RF應用隨時間變化的特點，MDO4000C系列提供了一個觸發采集系統，全面集成模擬通道、數字通道和頻譜分析儀通道。這就是說，一個觸發事件協調所有通道中的采集，可以在關心的時域事件發生的具體時點上捕獲頻譜。它提供了一套完善的時域觸發功能，包括邊沿觸發、順序觸發、脈寬觸發、超時觸發、欠幅脈沖觸發、邏輯觸發、建立時間/ 保持時間違規觸發、上升時間/ 下降時間觸發、視頻觸發及各種并行和串行總線數據包觸發。 此外，您可以觸發頻譜分析儀輸入的功率電平。 例如，您可以觸發RF發射機啟動或關閉。
選配 MDO4TRIG 應用模塊提供了高級射頻觸發。 這個模塊可以把頻譜分析儀上的RF功率電平作為順序觸發、脈寬觸發、超時觸發、欠幅脈沖觸發和邏輯觸發的來源。 例如，您可以觸發特定長度的RF脈沖，或使用頻譜分析儀通道作為邏輯觸發輸入，只在RF啟動、同時其他信號活動時示波器才觸發采集。
MDO4000C系列包括三種自動RF測量：通道功率、鄰道功率比和占用帶寬。當激活任何一種射頻測量時，示波器自動打開平均頻譜軌跡，并將檢測方法設置為平均，以獲得最優的測量結果。
自動測量信道功率
不管是購買設備執行內部測試，還是付費由外部測試機構認證產品，EMC測試成本都非常高。而且假設你的產品第一次就通過測試。多次拜訪測試機構可能會給項目增加大量成本，并明顯耽擱項目。使這一費用達到最小的關鍵是在早期確定并調試EMI問題。傳統上，人們一直使用擁有一套近場探頭的頻譜分析儀，確定干擾頻率的位置和幅度，但其確定問題根源的能力非常有限。設計人員正越來越多地使用示波器和邏輯分析儀，由于現代設計中大量數字電路的復雜交互，EMI問題的瞬時特點更加明顯。
MDO4000C集成示波器、邏輯分析儀和頻譜分析儀，為調試現代EMI問題提供了最優秀的工具。許多EMI問題是由于時域中的事件導致的，如時鐘、電源和串行數據鏈路。 由于能夠以時間相關的方式查看模擬信號、數字信號和RF信號，MDO4000C是市場上唯一能夠發現時域事件與頻譜輻射來源之間關系的儀器。

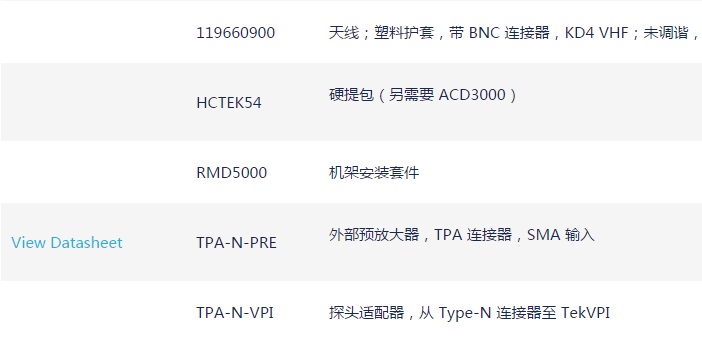

頻譜分析儀上的信號輸入方法通常局限為電纜連接或天線。但通過選配TPA-N-VPI適配器，任何有源50 Ω TekVPI探頭都可以用于MDO4000C系列上的頻譜分析儀。這在尋找噪聲源方面增加了靈活性，通過在射頻輸入上使用真實的信號瀏覽可更方便地進行頻譜分析。
此外，選配的預放大器附件可幫助對更低幅值信號進行研究。TPA-N-PRE 預放大器在 9 kHz - 6 GHz頻率范圍內提供 12 dB 標稱增益。
選配 TPA-N-VPI適配器可以把任何有源50 ? TekVPI探頭連接到RF輸入上。
MDO4000C系列顯示畫面上的時域格線圖支持三條RF時域軌跡，這些軌跡從頻譜分析儀輸入的底層I和Q數據導出，包括：
可以獨立打開和關閉每條曲線，可以同時顯示這三條曲線。射頻時域曲線可以簡便地了解隨時間變化的射頻信號中正在發生的情況。
時域視圖中的橙色波形是從頻譜分析儀輸入信號導出的頻率隨時間變化曲線。注意頻譜時間位于從最高頻率到最低頻率的跳變過程中，因此能量分布到大量的頻率中。過頻率隨時間變化曲線，可以簡便地看到不同的跳頻，簡化了檢定被測器件在不同頻率之間怎樣切換的過程。
在與SignalVu-PC及其Live Link選項配合使用時，MDO4000C系列成為業內帶寬最寬的矢量信號分析儀，提供了高達1 GHz的捕獲帶寬。不管您需要驗證寬帶雷達設計、高數據速率衛星鏈路設計、無線局域網設計還是跳頻通信設計，SignalVu-PC 矢量信號分析軟件都會顯示這些寬帶信號隨時間變化的行為，加快了解設計特點?？捎梅治鲞x項包括 Wi-Fi (IEEE 802.11 a/b/g/j/n/p/ac) 信號質量分析、藍牙 Tx 一致性、脈沖分析、音頻測量、AM/FM/PM 調制分析、通用數字調制，等等。
MDO4000C與SignalVu-PC相結合，分析802.11ac調制。
MDO4000C系列是第一臺內置頻譜分析儀的示波器。由于這種整合能力，您可以繼續使用首選的調試工具示波器，考察頻域問題，而不是找一臺頻譜分析儀，重新學習怎樣使用頻譜分析儀。
但是，MDO4000C系列遠遠不只是像頻譜分析儀那樣簡單地觀察頻域。它真正的優勢是將頻域中的事件與導致這些事件的時域現象關聯起來。
當頻譜分析儀通道和任何模擬或數字通道同時打開時，示波器畫面會分成兩個視圖。畫面上半部分是時域的傳統示波器顯示，下半部分是頻譜分析儀輸入的頻域視圖。注意，頻域顯示視圖并不是簡單的儀器中模擬通道或數字通道的 FFT，而是從頻譜分析儀輸入采集的頻譜。
另一個主要差別是，對于傳統示波器 FFT，通?？梢垣@得所需的 FFT 顯示視圖，或者關心的其他時域信號的所需視圖，但不能二者同時兼得。這是因?yàn)閭鹘y(tǒng)示波器只有一個采集系統，使用一套用戶設置（如記錄長度、取樣速率及每格時間等）來驅動所有數據視圖。 但在MDO4000C系列中，頻譜分析儀有自己的采集系統，其不僅獨立于模擬通道和數字通道采集系統，還與模擬通道和數字通道采集系統實現了時間相關。這樣可以每個域?qū)崿F(xiàn)最優配置，為所有關心的模擬、數字和射頻信號提供完整的時間相關系統視圖。
頻域視圖中顯示的頻譜來自時域視圖中短橙色條指明的時間周期，稱為頻譜時間（Spectrum Time）。 在MDO4000C系列中，可以在采集中移動Spectrum Time（頻譜時間），考察RF頻譜怎樣隨時間變化。在儀器實時運行或在停止采集時，都可以進行這一操作。
MDO4000C系列顯示屏上半部分顯示模擬通道和數字通道的時域視圖，下半部分顯示頻譜分析儀通道的頻域視圖。橙色短條（即頻譜時間）顯示用于計算射頻頻譜的時間周期。
1. 時域和頻域視圖，顯示PLL關閉。通道 1（黃色）正在探測啟用 VCO 的控制信號。通道 2（青色）正在探測 VCO 調節電壓。使用所需頻率對 PLL 進行編程的 SPI 總線通過三個數字通道進行探測并自動解碼。注意頻譜時間位于 VCO 被啟用以后，并且與 SPI 總線上將所需頻率2.400 GHz通知 PLL 的命令時間一致。注意在電路啟動時RF位于2.5564 GHz。
2. Spectrum Time（頻譜時間）向右移動大約90 μs。這時，頻譜顯示 PLL 正處于調節至正確頻率 (2.400 GHz) 的過程中。其已經下降到2.4924 GHz。
3. Spectrum Time（頻譜時間）再向右移動160 μs。這時，頻譜顯示 PLL 實際上已經過沖超過正確頻率，達到 2.3888 GHz。
4. 在VCO啟用大約320 μs后，PLL最終穩定在正確的2.400 GHz頻率上。
MDO4000C包含選配的集成任意函數發生器(選項MDO4AFG)，特別適合在設計內部仿真?zhèn)鞲衅餍盘?hào)，或在信號中增加噪聲，執行余量測試。
集成函數發生器提供了高達 50MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正矢曲線和心電圖。
集成 AFG 中的波形類型選擇。
任意波形發生器提供了 128k 點的記錄長度，用于存儲來自模擬輸入端、內部文件保存位置、U 盤或外部 PC 的波形。一旦波形位于任意波形發生器的編輯存儲器中，它就可以由屏幕上的編輯器修改，然后從發生器中復制出來。 MDO4000C兼容泰克ArbExpress基于PC的波形創建和編輯軟件，可以快捷簡便地創建復雜的波形。 通過USB或LAN把波形文件傳送到MDO4000C編輯內存，或使用U盤存儲設備從示波器的AFG中輸出文件。
顯示點到點編輯的任意波形編輯器。
邏輯分析儀(選項MDO4MSO)提供了16條數字通道，緊密集成到示波器的用戶界面中。從而簡化操作，方便解決混合信號問題。
MDO4000C系列提供了16條集成數字通道，可以查看和分析時間相關的模擬信號和數字信號。
用顏色區分的數字軌跡將一顯示為綠色，將零顯示為藍色。這種著色方式也被用于數字信道監控器。監控器顯示信號是高、是低、還是正在轉換，讓通道活動一目了然，不會讓沒用的數字波形弄亂顯示畫面。
當系統檢測到多個轉換時，多重轉換檢測硬件會在顯示屏上顯示一個白邊。白邊表示通過放大或以更快取樣速率采集可提供更多信息。在大多數情況下，通過放大即可揭示出用以前的設置無法查看到的脈沖。如果在盡量放大的情況下仍然出現白邊，表示在接下來的采集中增加取樣速率將揭示出以前設置所無法采集的更高頻信息。
可將數字通道分組，并用 USB 鍵盤輸入波形標簽。將數字波形彼此相鄰放置，即可形成一組。
通過顏色編碼的數字波形顯示，只需在屏幕上將數字通道放在一起即可進行分組，然后按組移動數字通道。
形成分組后，即可一起定位組內的所有通道。這將大大縮短以往逐個定位通道所需的設置時間。
MSO4000C系列上的主數字采集模式在500 MS/s采樣率時將捕獲高達20M點(2 ns分辨率)。除了主記錄以外，示波器還提供一個名為 MagniVu 的超高分辨率記錄，能以高達 16.5 GS/s（60.6 ps 分辨率）的速率采集 10000 點。主波形和 MagniVu 波形均在每個觸發上采集，可隨時（不論正在運行還是停止）在顯示屏內切換。MagniVu 的定時分辨率要比市面上的可比 MSO 要高得多，在數字波形上進行關鍵定時測量時建立信心。
MagniVu 高分辨率記錄提供 60.6 ps 的定時分辨率，可以在數字波形上進行重要的定時測量。
這種獨特的探頭設計提供兩個八通道縱槽。每個通道以探頭端部結束，帶有隱藏式接地以簡化與待測設備的連接。每個縱槽第一個通道上的同軸電纜為藍色，方便識別。公共接地使用汽車型的連接器，用戶可方便地制作定制接地線來連接待測設備。連接方針時，P6616 有一個適配器連接到探頭頭部，將探頭地線延伸到與探頭端部平齊，從而可連接到端板。P6616 提供了優異的電氣特點，容性負載僅 3 pF，輸入電阻為 100 k?，能夠采集切換速率 >500 MHz 以及持續時間最短 1 ns 的脈沖。
P6616 MSO 探頭提供兩個八通道縱槽以簡化與設備的連接。
在串行總線上，一個信號中通常包括地址信息、控制信息、數據信息和時鐘信息，而很難隔離關心的事件。
自動觸發、解碼和搜索總線事件和條件，為您診斷串行總線提供強大的工具集。選配的串行協議觸發和分析功能可以免費試用 30 天。在儀器第一次通電時，這個免費試用期自動開始計算。
在 USB 全速串行總線上特定的 OUT 令牌包上觸發。黃色波形為 D+，藍色波形為 D-。總線波形提供解碼的包內容，包括開始、同步、PID、地址、終點、CRC、數據值和停止。
在常見串行接口（如 I2C、SPI、USB 2.0、以太網、CAN、CAN FD（ISO 和非 ISO）、LIN、FlexRay、RS-232/422/485/ UART、MIL-STD-1553、ARINC-429 和I2S/LJ/RJ/TDM）上進行包內容（如包頭、特定地址、特定數據內容、唯一標識符等）觸發。
為組成總線的各信號（時鐘、數據、芯片啟用，等等）提供更高級別的組合顯示，方便您識別包開始和結束位置，識別子包分量如地址、數據、標識符、CRC、等等。
是否受困于不得不目視檢查波形以計算時鐘、確定每個位是 1 還是 0、將多個位組合成字節和確定十六進制值？讓示波器為您完成這些工作！一旦設置了總線，MSO/DPO4000C 系列將解碼總線上的每一個數據包，并顯示總線波形內的十六進制、二進制和十進制值（僅 USB、以太網、MIL-STD-1553、ARINC-429、CAN、CAN FD、LIN 和 FlexRay）、帶符號十進制值（僅 I2S/LJ/RJ/TDM）或 ASCII 值（僅 USB、以太網和 RS-232/422/485/UART）。
| 技術 | 觸發，解碼，搜索 | 訂購產品 | |
|---|---|---|---|
| 嵌入式 | I2C | 是 | DPO4EMBD |
| SPI | 是 | DPO4EMBD | |
| 計算機 | RS232/422/485、UART | 是 | DPO4COMP |
| USB | USB LS、FS、HS |
是（觸發于 LS FS、HS） 只在 1 GHz 型號上提供 HS |
DPO4USB |
| 以太網 | 10Base-T 100Base-TX | 是 | DPO4ENET |
| 汽車 | CAN、CAN FD（ISO 和非 ISO） | 是 | DPO4AUTO 或 DPO4AUTOMAX |
| LIN | 是 | DPO4AUTO 或 DPO4AUTOMAX | |
| FlexRay | 是 | DPO4AUTOMAX | |
| 軍事和航空 | MIL-STD-1553、ARINC-429 | 是 | DPO4AERO |
| 音頻 | I2S | 是 | DPO4AUDIO |
| LJ、RJ | 是 | DPO4AUDIO | |
| TDM | 是 | DPO4AUDIO | |
除了看到總線波形本身解碼后的數據包數據外，您可以在表格視圖中查看捕獲的所有數據包，其在很大程度上類似于軟件列表。數據包帶有時間標記，對每個組成部分（地址、數據、等）分欄連續列出。你可以用.csv格式保存事件表數據。
事件表顯示長采集中每個CAN包解碼后的標識符、DLC、DATA和CRC。
串行觸發非常適合隔離關心的事件，但一旦捕獲并需要分析其周圍的數據，該怎么做呢？ 過去，用戶需要手動翻閱波形，計數并轉換位，尋找導致事件發生的原因。 您可以讓示波器按照用戶指定的標準（包括串行包內容）自動搜索采集的數據。 事件發生的每個位置都用搜索標記突出顯示。 要在這些標記之間快速導航，只需在前面板上按 Previous (←)（上一個）和Next (→)（下一個）按鈕即可。
MDO4000C包含集成4位數字電壓表 (DVM)和5位頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。易于讀取的顯示畫面以數字方式和圖形方式表示變化的測量值。顯示畫面還顯示測量的最小值、最大值和平均值，以及之前五秒時間間隔內測量值的范圍。 任何MDO4000C上都有DVM和頻率計數器，會在注冊產品時激活。
顯示直流測試，包括5秒時間變化內的最大值、最小值和平均電壓值。同時顯示波形的頻率。
MDO4000C系列專業設計，讓您的工作更輕松。超大高分辨率顯示器能夠顯示復雜的信號細節。專用的前面板控件能夠簡化操作。前面板上有兩個 USB 主控端口，可以將屏幕圖、儀器設置和波形數據方便地傳送到U盤中。
MDO4000C系列擁有10.4英寸(264毫米)高亮度LED背燈XGA彩色顯示器，可以查看細小的信號細節。
MDO4000C包含大量的端口，可以用來把儀器連接到網絡、直接連接到PC或連接到其他測試設備上。
導出數據和測量非常簡單，只需在示波器與 PC 之間連上一條 USB 電纜即可。 每臺示波器標配主要應用軟件 - OpenChoice ® Desktop及Microsoft Excel和Word工具條，與Windows PC快速簡便地直接通信。
標配OpenChoice Desktop可以通過USB或LAN在示波器和PC之間實現快速簡便的通信，傳送設置、波形和屏幕圖。
內置 e*Scope® 功能可以通過標準網絡瀏覽器，借助網絡連接快速控制示波器。只需輸入示波器的 IP 地址或者網絡名稱，即會向?yàn)g覽器提供一個網頁?？梢灾苯訌木W(wǎng)絡瀏覽器傳送和保存設置、波形、測量結果和屏幕圖像，或?qū)κ静ㄆ髟O(shè)置進行實時控制更改。
MDO4000C系列示波器標配無源電壓探頭，采用TekVPI探頭接口。
標配無源電壓探頭。 MDO4000C系列包括多只無源電壓探頭，提供了業內最好的容性負載，僅3.9 pF。標配 TPP 探頭最大限度地減少了對被測器件的影響，并把信號準確地傳送到示波器進行采集和分析。探頭帶寬達到或超過示波器帶寬，因此可以看到信號中的高頻分量，這對高速應用至關重要。TPP 系列無源電壓探頭提供了通用探頭的所有優勢，如動態范圍高、連接選項靈活、機械設計堅固可靠，同時提供了有源探頭的性能。
| MDO4000C型號 | 標配探頭 |
|---|---|
| MDO4024C, MDO4034C, MDO4054C | TPP0500B：500 MHz，10x 無源電壓探頭。每條模擬通道一只 |
| MDO4104C | TPP1000：1 GHz，10x 無源電壓探頭。每條模擬通道一只 |

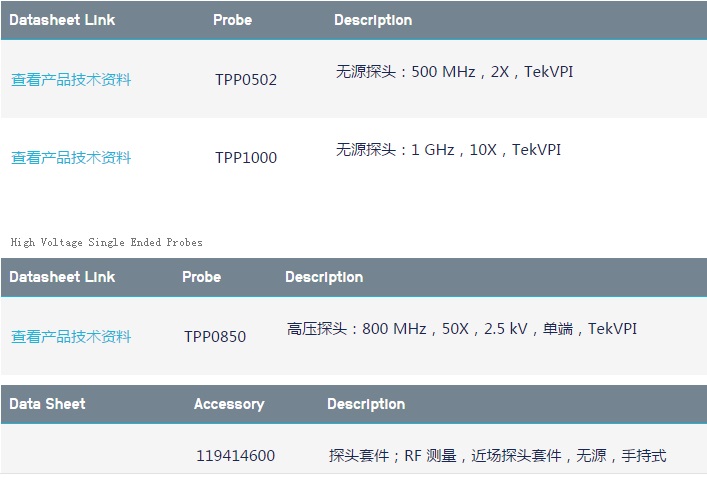

此外，還提供低衰減 2X 版本探頭用于測量低壓。與其他低衰減無源探頭不同，TPP0502 具有較高的帶寬 (500 MHz) 和較低的電容性負載 (12.7 pF)。

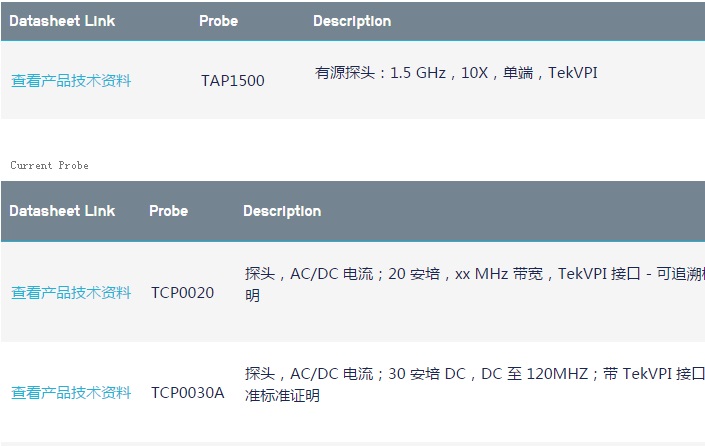

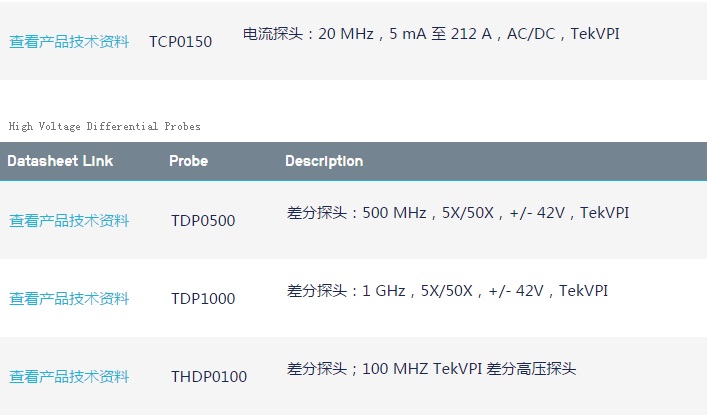

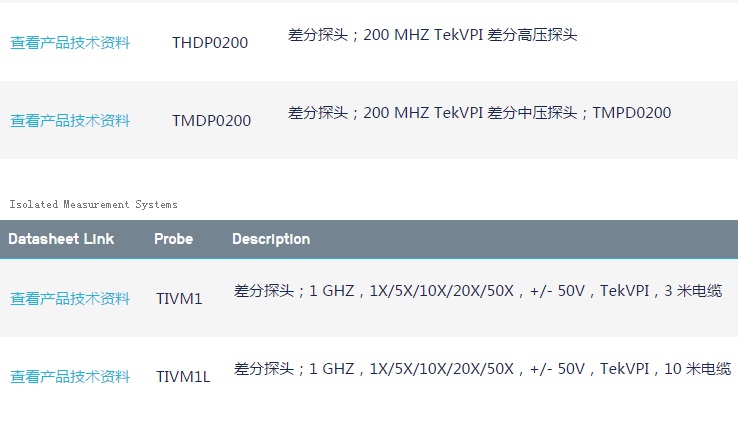

TekVPI®探頭接口。 TekVPI探頭接口確立了探測易用性的標準。除這個接口提供的安全可靠的連接外，TekVPI 探頭帶有狀態指示燈和控件，在補償框上面還有一個探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可通過 USB、GPIB 或 LAN 遠程控制，在 ATE 環境中提供更加靈活的解決方案。此儀器從內部電源為前面板連接器提供高達 25 W 的功率。
TekVPI 探頭接口簡化探頭與示波器的連接。
