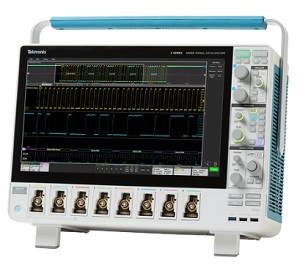

5 系列 MSO 具有支持手指開合、滑動和縮放操作的創新觸摸屏用戶界面、業內最大的高分辨率顯示器以及 4、6 或 8 條 FlexChannel? 輸入通道，能夠應對當前以及未來最嚴苛的應用挑戰。它提供全新的性能、分析和友好的用戶體驗標準。

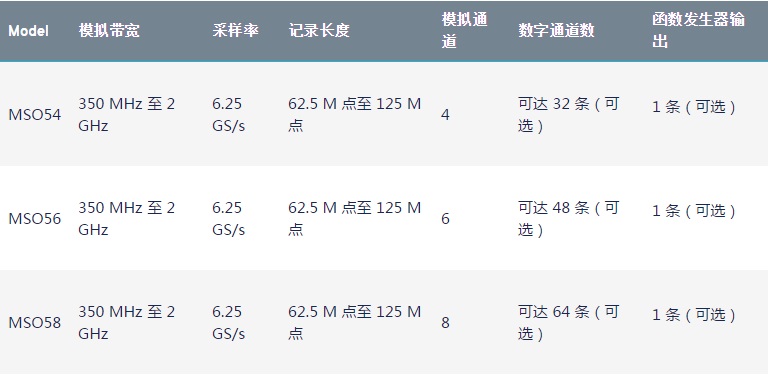

優異的指標
輸入通道
帶寬1
采樣率（所有模擬/數字通道）
記錄長度（所有模擬/數字通道）
波形捕獲率
垂直分辨率
標準觸發類型
標準分析
選配分析1
選配串行總線觸發, 解碼和分析1
任意波形/函數發生器1
數字電壓表2
觸發頻率計數器2
顯示器
連接能力
e*Scope®
標配探頭
保修
外觀尺寸
1選配，并可以升級
2產品注冊后免費
5 系列混合信號示波器 (MSO) 可以更好地查看復雜的系統，它提供了 4 條、6 條和 8 條通道及 15.6" 大型高清 (1,920 x 1,080) 顯示器。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。
大多數工程師都記得，他們?cè){(diào)試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。
您可能以為，6 通道和 8 通道示波器的價格要比 4 通道示波器高出 50% 或 100%，事實上我們的 6 通道示波器的價格只比 4 通道示波器高出 ~25%，8 通道示波器的價格只比 4 通道示波器高出 ~67%。新增的模擬通道可以迅速獲得回報，因?yàn)槟梢园雌谕瓿僧?dāng)前項目和未來項目。
三相馬達上的電壓測量，顯示了啟動后的三相輸入電壓。
5 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。憑借 FlexChannel 技術，儀器上每個輸入都可以作為一條模擬通道或 8 條數字通道使用。您只需把 TLP058 邏輯探頭連接到任何輸入上，就可以完成轉換。異常靈活，配置起來異常方便。
在 8 通道 FlexChannel 示波器上，您可以配置成查看 8 個模擬信號和 0 個數字信號。也可以配置成查看 7 個模擬信號和 8 個數字信號。還可以配置成查看 6 個模擬信號和 16 個數字信號，查看 5 個模擬信號和 24 個數字信號，等等。您只需增加或拆下 TLP058 邏輯探頭，就可以隨時改變配置，從而一直獲得適當數量的數字通道。
FlexChannel 技術實現了最大的靈活性。依據連接的探頭類型，每個輸入可以配置成一條模擬通道或 8 條數字通道。
5 系列 MSO 為數字通道提供了全新的集成度。數字通道與模擬通道一樣，擁有高采樣率（高達 6.25 GS/s），實現了精細的定時分辨率；擁有長記錄長度（高達 125 M 點），可以捕獲很長的時間。上一代MSOs要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。
TLP058 提供了 8 個高性能數字輸入。您可以根據需要連接多個 TLP058 探頭，最多可實現 64 條數字通道。
FlexChannel 2 把一只 TLP058 邏輯探頭連接到 DAC 的 8 個輸入上。注意綠色和藍色顏色代碼，1 為綠色，0 為藍色。FlexChannel 3 上的另一只 TLP058 邏輯探頭探測 SPI 總線，驅動 DAC。白邊表示有更高頻率的信息可以放大，也可以在下一次采集時遷移到更快的掃描速度。
帶顏色編碼的數字軌跡可以方便地確定邏輯信號是 1 還是 0，即使軌跡平坦地分布到顯示屏中。1 用綠色顯示，0 用藍色顯示。獨特的多跳變檢測事件指明了采樣間隔內什么時候發生一個以上的跳變。軌跡上的白條表示有更多的信息，可以放大，也可以以更快的采樣率采集信息。通常情況下，放大后可以發現以前隱藏的毛刺?？梢詾槊織l數字通道定義不同的閾值，簡便地觀察不同的邏輯家族，這與其他 MSO 不同，后者會在所有數字通道中共享一個或兩個閾值。
5 系列混合信號示波器 (MSO) 采用 15.6" (396 mm) 超大顯示器，這是業內最大的顯示器，顯示區域要比采用 10.4" (264 mm) 顯示器的示波器高出一倍。它還是分辨率最高的顯示器，支持全高清分辨率 (1,920 x 1,080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。
查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。
堆疊顯示模式可以方便地查看所有波形，同時在每個輸入上保持最大 ADC 分辨率，實現最準確的測量。
5 系列混合信號示波器 (MSO) 提供了一種顛覆式的全新堆疊顯示模式。以往，示波器會把所有波形重疊在相同的格線內，進而會引發很多矛盾：
為了查看每個波形，您要在垂直方向定量程和定位每個波形，使它們不要重疊。每個波形占用可用的 ADC 范圍的一小部分，因此測量準確度會下降。
為保證測量精度，您要在垂直方向定標和定位每個波形，以覆蓋整個顯示屏。波形相互重疊，很難區分各個波形上的信號細節。
全新堆疊顯示模式則消除了這種矛盾。在創建和刪除波形時，它自動增加和刪除額外的水平波形“分割”(額外的格線)。每個分割都會使用的整個 ADC 范圍。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，實現了最大的查看能力和精度。而且這一切在增加或刪除波形時都是自動完成的！
5 系列混合信號示波器 (MSO) 的超大顯示器不僅為信號提供了充足的查看區域，還為示圖、測量結果表、總線解碼表等提供了充足的空間。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。
同時查看 3 條模擬通道、8 條數字通道、1 個解碼的串行總線波形、解碼的串行包結果表、4 個測量、1 個測量直方圖、測量結果表和統計數據及搜索串行總線事件！
設置條 – 管理關鍵參數和波形
波形和示波器運行參數在設置條中用一系列“標志”顯示，設置條位于顯示屏底部。設置條可以直接進入最常用的波形管理任務。您只需輕輕一觸，就可以：
結果條 – 分析和測量
顯示屏右側的結果條只需輕輕一觸，就可以直接進入最常用的分析工具，如光標、測量、搜索、測量和總線解碼結果表、示圖和備注。
DVM、測量和搜索結果標志顯示在結果條中，而不會影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。
只需觸擊顯示屏上關心的項目?jī)上?，就可以進入配置菜單。在這種情況下，觸擊標志兩下，打開觸發配置菜單。
示波器采用觸摸屏已有多年時間，但觸摸屏都是后來追加的。5 系列混合信號示波器 (MSO) 的 15.6" 顯示器采用容性觸摸屏，提供了第一個真正為觸控設計的示波器用戶界面。
您在手機和平板電腦中使用的觸控交互，希望也能在觸控設備中體驗，在 5 系列混合信號示波器 (MSO) 中都能得到支持。
平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。
容性觸摸顯示器上的交互方式與手機和平板電腦相同。
傳統上，顯示器和前面板大約各占示波器正面的一半。5 系列混合信號示波器 (MSO) 顯示器約占儀器正面的 85%。為實現這一點，它采用流線型前面板設計，保留了關鍵控件，實現了簡單直觀操作，而對通過顯示屏上的對象直接進入的功能，則減少了菜單按鈕的數量。
帶顏色編碼的 LED 光圈指明觸發源和垂直標度/位置旋鈕分配情況。大的專用運行/停止/單次按鈕位于右上方顯眼位置，其他功能如強制觸發、觸發斜率、觸發模式、默認設置、自動設置和快速保存功能，則使用專用前面板按鈕進入。
高效直觀的前面板提供了關鍵控件，同時為 15.6" 大型高清顯示器留出了空間。
5 系列混合信號示波器 (MSO) 是第一臺可以用戶可以選擇是否包括 Microsoft Windows? 操作系統的示波器。打開儀器底部的接入面板，可以連接固態硬盤(SSD)。在沒有 SSD 時，儀器會作為專用示波器啟動，不能運行或安裝其他程序。
在有 SSD 時，儀器會作為開放的 Windows 10 配置啟動，您可以最小化示波器應用，進入 Windows 桌面，然后可以在示波器上安裝和運行其他應用。也可以連接額外的監視器，擴展桌面。
不管是否運行 Windows，示波器的操作方式都一樣，感觀和用戶界面交互都相同。
由于高達2 GHz 模擬帶寬、6.25 GS/s 采樣率、標配 62.5 M 記錄長度和 12 位模數轉換器 (ADC)，5 系列混合信號示波器 (MSO) 都為您捕獲波形提供了所需的性能，為查看小的波形細節提供了最好的信號保真度和分辨率。
如果想調試設計問題，首先必須知道存在問題。數字熒光技術及FastAcq讓您更深入地了解器件的實際運行狀況。其快速波形捕獲速率（>500,000個波形/秒）提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。
FastAcq的高波形捕獲速率可以發現數字設計中常見的偶發問題。
5 系列混合信號示波器 (MSO) 為捕獲關心的信號提供了所需的性能，在您需要捕獲大幅度信號、同時要查看更小的信號細節時，可以最大限度地減少不想要的噪聲的影響。5 系列混合信號示波器 (MSO) 的核心是 12 位模數轉換器 (ADCs)，其垂直分辨率是傳統 8 位 ADC 的 16 倍。
全新High Res模式根據選擇的采樣率來應用獨特的有限脈沖響應(FIR)濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。High Res 模式一直提供最低 12 位的垂直分辨率，一直擴展到 ≤125 MS/s 采樣率下的 16 位垂直分辨率。
5 系列混合信號示波器 (MSO) 采用噪聲更低的新型前端放大器，進一步改善了解析精細信號細節的能力。
5 系列混合信號示波器 (MSO) 的 12 位 ADC 及全新 High Res 模式實現了業界領先的垂直分辨率。
發現電路問題只是第一步，然后，您必須捕獲關心的事件，以確定根本原因。5 系列 MSO 提供了一套完整的高級觸發功能，包括：
由于高達125 M 點的記錄長度，您可以捕獲許多關心的事件，甚至是一次采集中數千個串行包，這提供了高分辨率，可以放大精細的信號細節，記錄可靠的測量數據。
觸發菜單中的各種觸發類型和上下文相關幫助可以更簡便地隔離關心的事件。
每臺 5 系列混合信號示波器 (MSO) 標配 TPP 系列無源電壓探頭，提供了通用探頭的所有優勢，包括：高動態范圍，靈活的連接選項，強健的機械設計；同時提供了有源探頭的性能。高達 1 GHz 的模擬帶寬可以查看信號中的高頻成分，3.9 pF 超低容性負載則最大限度地降低了對電路的負面影響，可以更好地支持更長的地線。
您可以選配低衰減 (2X) 版本的 TPP 探頭，測量低電壓。與其他低衰減無源探頭不同，TPP0502 具有較高的帶寬 (500 MHz) 和較低的電容性負載 (12.7 pF)。
5 系列混合信號示波器 (MSO) 每條通道標配一只 TPP0500B (350 MHz, 500 MHz 型號) 或一只 TPP1000 (1 GHz, 2 GHz 型號) 探頭。
TekVPI探頭接口確立了探測易用性標準。該接口除了提供牢固可靠的連接外，許多TekVPI探頭還有狀態指示燈和控件，并在綜合面板中直接提供了探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。5 系列混合信號示波器 (MSO) 為前面板連接提供了高達 80 W 的功率，足以為連接的所有 TekVPI 探頭供電，而不需要額外的探頭電源。
不管是設計逆電器、優化電源、測試通信鏈路、測量電流并聯電阻器、調試 EMI 或 ESD 問題、還是試圖消除測試設置中的接地環路，共模干擾都是工程師的設計、調試、評估和優化盲區，直到現在。
泰克顛覆式的IsoVu技術采用光通信和光纖供電技術，全面隔離電流。在與配備 TekVPI 接口的5 系列混合信號示波器 (MSO) 結合使用時，它是第一個、也是唯一能夠在存在大的共模電壓時，準確解析高帶寬差分信號的測量系統：
完全光電隔離
高達 1 GHz 帶寬
100 MHz 時，共模抑制為 1 百萬比 1 (120 dB)
全部帶寬時，共模抑制為 10,000 比 1 (80 dB)
> 1,000 V差分動態范圍
60 kV 共模電壓范圍
泰克 TIVM 系列 IsoVu? 測量系統提供了電流隔離測量解決方案，在存在大的共模電壓時可以準確地解析 1,000 Vpk 以上的高帶寬差分信號，在帶寬范圍內提供了同類最優秀的共模抑制性能。
為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈寬，到全面分析功率損耗、表征系統時鐘、調查噪聲來源。
5 系列混合信號示波器 (MSO) 提供了一套完善的標準分析工具，包括：
測量結果表可以全面查看測量結果統計數據，包括當前采集和所有采集中的統計數據。
使用自動測量表征電源啟動特點。
如果沒有適當?shù)乃阉鞴ぞ撸陂L(zhǎng)波形記錄中找到關心的事件可能會耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。
憑借創新的 Wave Inspector®控件，5 系列混合信號示波器 (MSO) 提供業內最完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。您也可以在顯示屏上使用直觀的拖放和縮放手勢，考察長記錄中關心的區域。
搜索功能可以自動搜索長采集數據，查找用戶自定義事件。所有事件發生時點都用搜索標記高亮顯示，可以使用前面板上的 Previous ( ← )和 Next ( → ) 按鈕或顯示屏上的搜索標志簡便導航。搜索類型包括邊沿、脈沖寬度、超時、欠幅脈沖、窗口、邏輯、建立時間和保持時間、上升/下降時間和并行/串行總線包內容。您可以根據需要，定義多個特定的搜索條件。
您還可以使用搜索標志上的 Min 和 Max 按鈕，在搜索結果的最小值和最大值之間跳轉。
FastAcq 之前發現數字?jǐn)?shù)據流中存在欠幅脈沖，提示需要進一步調查。這個長 20 ms 的采集中，Search 1 發現采集中大約有 37,500 個上升沿。Search 2（同時運行）發現采集中有 6 個欠幅脈沖。
在調試過程中，最好能觀察一條或多條串行總線上的業務，跟蹤系統中的活動流程。手動解碼一個串行包可能就需要幾分鐘的時間，更何況長采集中會有數千個數據包。
如果您知道在經過串行總線發送特定命令時會發生試圖捕獲的關心的事件，并且能夠觸發該事件，不是更好嗎？遺憾的是，這并是僅僅指定邊沿或脈寬觸發那么簡單。
觸發 USB 全速串行總線?？偩€波形提供了時間相關的解碼后的包內容，包括開頭、同步、PID、地址、端點、CRC、數據值和結尾，總線解碼表則顯示了整個采集的所有包內容。
5 系列混合信號示波器 (MSO) 為處理嵌入式設計中最常見的串行總線提供了一套強健的工具，包括 I2C、SPI、RS-232/422/485/UART、CAN、LIN、FlexRay、USB LS/FS/HS、10/100 以太網和音頻 (I2S/LJ/RJ/TDM)：
串行協議觸發可以觸發特定包內容，包括包頭、特定地址、特定數據內容、唯一的標識符、誤碼。
總線波形提供了構成總線的各個信號更高級的綜合視圖(時鐘、數據、碼片啟用等)，可以簡便地識別數據包在哪兒開始和結束，識別子包成分，如地址、數據、標識符、CRC 等。
總線波形在時間上與顯示的所有其他信號對準，可以方便地測量被測系統各部分的定時關系。
總線解碼表以表格方式顯示采集中所有解碼的包，就像您在軟件列表中看到的一樣。數據包帶有時間標記，針對每個組成（地址、數據等）按欄順序列出。
串行協議搜索功能可以搜索串行包長采集數據，找到包含指定的特定內容的包。事件發生的每個位置都用搜索標記突出顯示。您只需按前面板或結果條中搜索標志里的 Previous ( ← )和 Next ( → ) 按鈕，就可以在不同標記之間快速跳轉。
許多設計仍在使用并行總線。上述串行總線工具也可以用于并行總線。5 系列 MSO 中標配并行總線支持。并行總線可以寬達 64 位，可以包括模擬通道和數字通道組合。
5 系列混合信號示波器 (MSO) 無縫集成了 DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以獲得單次實時采集中相鄰時鐘和數據周期上的測量數據。它可以測量關鍵的抖動和定時分析參數，如時鐘間隔誤差和相噪，幫助檢定可能的系統是時鐘問題。
分析工具如時間趨勢圖和直方圖，可以迅速顯示參數怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。
選項 5-DJA 增加了額外的抖動分析功能，可以更好地表征器件的性能。新增31種測量功能提供了完善的抖動和眼圖分析和抖動分解算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題，以及相關的問題來源。
獨特的抖動摘要可以在幾秒種內全面查看器件性能。
5 系列 MSO 含有大量的端口，可以把儀器連接到網絡、直接連接到 PC 或連接到其他測試設備上。
前面兩個 USB 2.0 端口、一個 USB 3.0 主控端口，背面四個 USB 主控端口（兩個 2.0、兩個 3.0），可以方便地把截圖、儀器設置和波形數據傳送到 U 盤中。還可以把 USB 鼠標和鍵盤連接到 USB 主控端口，控制儀器，輸入數據。
后面板 USB 設備端口可以從 PC 遠程控制示波器。
儀器后面標準 10/100/1000BASE-T 以太網端口可以簡便地連接網絡，提供 LXI Core 2011 兼容能力。
儀器后面的 DVI-D、顯示器端口和 VGA 端口可以把顯示畫面導出到外部監視器或投影儀上。
I/O可以把 5 系列 MSO 連接到設計環境的其他地方。
想與世界另一側的設計團隊協作？
嵌入式 e*Scope®功能功能可以使用標準網絡瀏覽器，通過網絡連接快速控制示波器。只需輸入示波器的 IP 地址或者網絡名稱，即會向?yàn)g覽器提供一個網頁。您可以像在現場一樣遠程控制示波器。您也可以使用 Microsoft Windows Remote Desktop? 功能，直接連接示波器，實現遠程控制。
通過標配行業標準 TekVISA? 協議接口，您可以使用和增強 Windows 數據分析和文檔管理應用。儀器標配 IVI-COM 儀器驅動程序，可以使用外部 PC 的 LAN 或 USBTMC 連接，簡便地與示波器通信。
e*Scope 可以使用常用網絡瀏覽器，簡便地實現遠程查看和控制功能。
5 系列混合信號示波器 (MSO) 可以選配集成任意波形/函數發生器，特別適合仿真設計內部的傳感器信號，或在信號中增加噪聲，執行裕量測試。集成函數發生器提供了高達 50MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正弦曲線和心電圖。任意函數發生器提供了 128 k 點記錄長度，可以從內部文件位置或 U 盤中加載保存的波形。5 系列混合信號示波器 (MSO) 兼容泰克基于 PC 的 ArbExpress 波形創建和編輯軟件，可以快捷方便地創建復雜的波形。
5 系列混合信號示波器 (MSO) 包含一臺集成4位數字電壓表 (DVM) 和 8 位觸發頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。計數器可以非常精確地讀出觸發的事件頻率。數字電壓表和觸發頻率計免費提供，在注冊產品后激活。
5 系列混合信號示波器 (MSO) 包括多種實用資源，您可以迅速解答疑問，而不必翻閱手冊或登錄網站：
內置幫助迅速解答疑問，而不必翻閱手冊或登錄網站。
|
|
|
